疊加式單向閥是疊壓式結構的液控單向閥，其主要是靠截止閥與執行器之間的液壓油路，從而使單向閥反向流通的一種閥，疊加式液控單向閥現已廣泛地運用于煤礦機械的液壓支護設備中，并發揮著重要的作用。那么疊加式液控單向閥的工作原理是什么？單向閥小編就為您一一解讀。

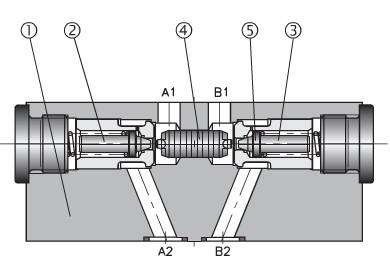

  疊加式液控單向閥主要由鋼制閥體(1),一個或兩個單向閥(2),(3),先導級活塞(4)組成.單向閥的主閥芯內有先導錐閥芯(5),通過它保證單向閥打開.當油液由A1流向A2,單向閥(2)打開,同時先導級活塞(4)被推至右位,通過先導錐閥芯(5)的作用單向閥(3)打開.當進油口A1和B1出現失壓,彈簧作用力將閥芯緊壓在閥座上,切斷了單向閥與執行機構之間的油路.為確保錐閥正確到位關閉閥口,應使用Y型機能的換向閥,讓活塞(4)在中位,油口A1和B1接都接油箱。

  以上就是疊加式液控單向閥的工作原理圖解，希望對您的了解和學習提供幫助。
